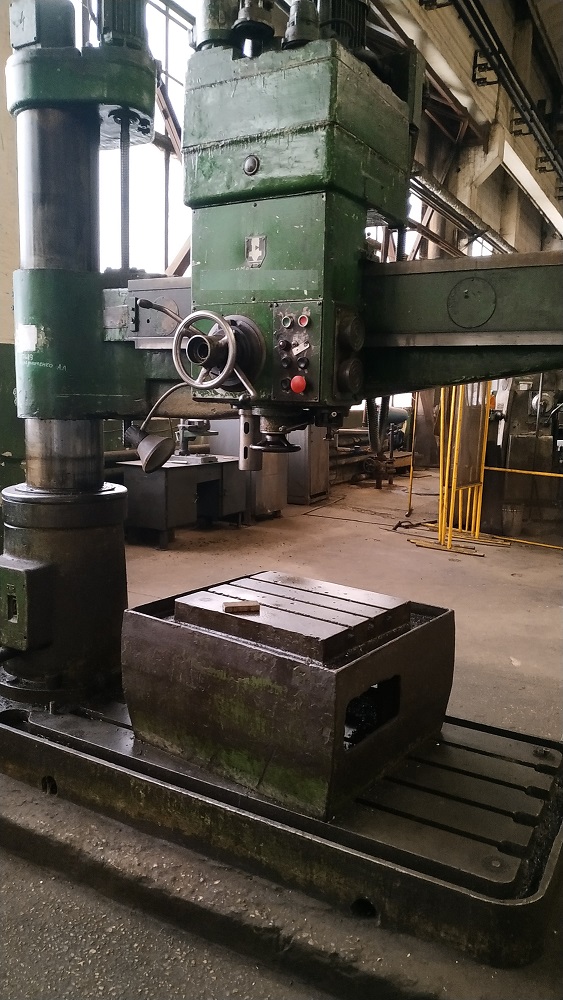

Продам станок радиально-сверлильный 2Н55.
наибольший условный диаметр сверления -50 мм
зав. номер 9088
год выпуска 1989
местонахождение Северодонецк
все вопросы по тел. или на E-mail
Цена договорная .
Основные параметры станка
Класс точности станка Н
Наибольший условный диаметр сверления в стали 45, мм 50
Наибольший условный диаметр сверления в чугуне, мм 63
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм 400...1600
Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм 1200
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм 450...1600
Наибольшее вертикальное перемещение рукава по колонне (установочное), мм 800
Скорость вертикального перемещения рукава по колонне, м/мин 1,4
Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм 350
Угол поворота рукава вокруг колонны, град 360°
Рамер поверхности плиты (ширина длина), мм 1000 х 2530
Шпиндель
Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 5
Частота прямого вращения шпинделя, об/мин 20...2000
Количество скоростей шпинделя прямого вращения 21
Пределы рабочих подач на один оборот шпинделя, мм/об 0,056...2,5
Число ступеней рабочих подач 12
Перемещение шпинделя на одно деление лимба, мм 1
Перемещение шпинделя на оборот лимба, мм 122
Наибольший допустимый крутящий момент, кгс*см 7100
Наибольшее усилие подачи, кН 20
Зажим вращения колонны Гидро
Зажим рукава на колонне Электр
Зажим сверлильной головки на рукаве Гидр
Электрооборудование. Привод
Количество электродвигателей на станке 7
Электродвигатель привода главного движения, кВт (об/мин) 4
Электродвигатель привода перемещения рукава, кВт (об/мин) 2,2
Электродвигатель привода гидрозажима колонны, кВт (об/мин) 0,5
Электродвигатель привода гидрозажима сверлильной головки, кВт (об/мин) 0,5
Электродвигатель насоса охлаждающей жидкости, кВт (об/мин) 0,125
Электродвигатель набора скоростей, кВт (об/мин) 0,15
Электродвигатель набора подач, кВт 0,15
Габариты и масса станка
Габариты станка (длина ширина высота), мм 2545 х 1000 х 3315
Масса станка, кг 4100
|
